Установка форсированного режима и тестирование системы


В данном разделе приводится подробное описание процесса разгона и оптимизации компьютера с процессором iPentium MMX-166.

1. Изучение системы.

  • С помощью документации по материнской плате было выяснено, что поддерживается стандарт SeePu — частота, напряжение процессора, а также частота host-шины (50/55/60/66/68/75/83) выставляются через BIOS (а не переключением перемычек на плате).

  • Вскрыв корпус, была определена почти полная конфигурация системы (все сведения подтверждены соответствующими программами, а также информацией при загрузке компьютера):

    • Тип компьютера

    Процессор

    Материнская плата

    Сопроцессор

    Шины

    BIOS

    		 Pentium

    Intel Pentium-166 МГц ММХ (с фиксированным множителем)



    ChainTech 5TDM2

    Интегрированный

    ISA, PCI

    Award v4.51 (Plug and Play)
    Память

    Кэш-память

    Видео

    Жесткий диск

    Гибкий диск

    Последовательный порт

    Параллельный порт

    Клавиатура

    Мышь

    CD-ROM

    Звуковая карта

    ОС

    		 32 Мбайт SDRAM

    512 Кбайт Pipelined Burst на плате

    Matrox MGA Millennium (2 Мбайт)

    WDC AC21600H - 1622М (786 Cyls, 64 Heads, 63 Sectors)

    1,44 Мбайт (3,5)

    COM2: (2F8h)

    LPT1:(378h)

    101 клавиша

    Подключение через последовательный порт (2 кнопки)

    ATARI (20x)

    Sound Blaster AWE32

    Windows 95 OSR2

  • При подробном анализе компьютера изнутри было обнаружено несколько ненадежных контактов. Питание к вентилятору процессора не было подключено качественно, в результате чего в любой момент работы процессор мог просто сгореть. Также было подправлено подключение шлейфа от платы к жесткому диску. Все болтающиеся провода были аккуратно связаны.

    • 2. Тестирование системы перед разгоном.

  • Загрузка операционной системы (Windows 95).

  • Полная проверка всех логических разделов жесткого диска программой Проверка диска (ScanDisk).

  • Дефрагментация с помощью программы Дефрагментация диска (Defrag) всего жесткого диска.

  • Запуск программы-теста WinChecklt (v2.03) в режиме сбора информации о компьютере (custom-advanced). Запись информации о производительности системы.

  • Запуск программы Xing (XingMPEG Player v3.0) и проигрывание видеороликов MPEG в течение 30—60 минут. Ролики были взяты с компакт-диска, который входил в комплект с видеокартой. Также можно использовать ролик test.mpg, который включен в программный пакет Xing.


  • Запуск теста Xing (5—10 раз), следует записать полученные данные.


  • Запуск и работа в течение 10— 15 минут следующих иф: Descent 2, DOOM II, Duke3D.


  • Зафузка и работа (5—10 минут) в таких профаммах-приложениях, как Microsoft Word 95/97, Microsoft Excel 95/97, Internet Explorer 4.01, Acrobat Reader 3.0, PhotoShop 4.0 и т. д.


  • Перезапуск компьютера.


  • Повтор запуска профаммы-теста WinChecklt (10 раз). Сравнение данных теста по производительности и взятие средних данных.


  • Повторная дефрагментация диска (профамма Дефрагментация диска (Defrag)).


  • Выключение компьютера.


  • Данные производительности компьютера для частоты 166 МГц (66 МГц х 2,5), которые получены с помощью профаммы WinChecklt (v2.03):

    System Performance

    CPU Rank 564,72

    NPU Rank 641,03

    Hard Drive

    Throughput KB/Sec 2337,43

    Avg Seek 0,02

    Track Seek 0,02

    Composite 6686,22

    Video

    BIOS Rank CPS 30210,91

    Direct Rank CPS 1753974,00

    Composite 411,22

    Данные теста (для 66 МГц х 2,5 = 166 МГц) в программе проигрывания видеороликов Xing (v3.0):

      FPS Disk CPU Display/Bus
    1х 54,5 29 963 673
    Full screen 51,2 25 947 555
    3. Установка форсированного режима.

  • Войти в BIOS Setup с помощью нажатия клавиши <Delete> почти сразу после включения компьютера. Установить необходимые параметры:


    • 1) Войти в BIOS Setup с помощью нажатия клавиши <Delete> при старте компьютера.

    Экран дисплея при включении

    Award Modulator BIOS V4.51PG, An Energy Star Ally Copyright (C) 1984-97, Award Software, Inc.

    Pentium-MMX CPU at 166MHz Memory Test : 32768K OK

    Award Plug and Play BIOS Extention vl.OA

    Copyright (C) 1997, Award Software, Inc.

    Detecting HDD Primary Master ... WDC AC21600H

    Detecting HDD Primary Slave

    Detecting HDD Secondary Master... None

    Detecting HDD Secondary Slave ... None

    Press DEL to Enter SETUP 09/10/97-i430TX-8679-2A59IC3EC-00

    Главное меню BIOS Setup (вход с помощью клавиши <DeIete> при загрузке системы)

    ROM PCI/ISA BIOS (2A59IC3E)

    CMOS SETUP UTILITY



    AWARD SOFTWARE, INC.

    STANDART CMOS SETUP INTERGRATED PERIPHERIALS

    BIOS FEATURES SETUP SUPERVISOR PASSWORD

    SeePU & CHIPSET SETUP USER PASSWORD

    POWER MANAGEMENT SETUP IDE HDD AUTO DETECTION

    PNP/PCI CONFIGURATION SAVE & EXIT SETUP

    LOAD SETUP DEFAULTS EXIT WITHOUT SAVING

    2) Войти в меню SeePU & Chipset SETUP.

    Меню SeePU & Chipset SETUP (до изменения все параметры по умолчанию)

    rom pci/isa bios (2a59ic3e) SeePU & Chipset SETUP AWARD SOFTWARE, INC.

    AUTO Configuration : Enabled Spectrum Spread : Disabled

    DRAM Timing : 70ns Power-Supply Type : Auto

    Flash BIOS Protection : Disabled

    DRAM Leadoff Timing : 10/6/4 Hardware Reset Protection : Disabled

    DRAM Read Burst (EDO/FP) : x333/x444 ***** CPU Setup ******

    DRAM Write Burst Timing : хЗЗЗ CPU Type : Intel P55C

    Fast EDO Lead Off : Disabled User's favorite : Disabled

    Refreash RASS Assertion : 5 Clks CPU Speed : 166 (66*2.5)2.8V

    Fast RAS to CAS Delay : 3

    DRAM Page Idle Timer : 2Clks

    DRAM Enhanched Paging : Enabled

    Fast MA to RAStt Delay : 2 Clks

    SDRAM (CAS Lat/RAS-to-CAS) : 3/3

    SDRAM Speculative Read : Disabled

    System BIOS Cacheable : Disabled

    Video BIOS Cacheable : Disabled

    8 Bit I/O Recovery Time : 1

    16 Bit I/O Recovery Time : 1

    Memory Hole At 15M-16M : Disabled

    Specific PCI 2.1 Transfer : Disabled

    3) Изменить значение Disabled параметра User's favorite на Enabled.

    В появившемся меню изменить значение параметра CPU BUS Frequency с 66 MHz на 75 MHz так, чтобы получились следующие данные:

    ***** CPU Setup ******

    CPU Type : Intel P55C

    User's favorite : Enabled

    CPU Vcore : 2,8 V

    CPU BUS Frequency : 75 MHz Frequency Ratio : x2,5

    4) Выйти из меню с помощью клавиши <Esc>.

    5) Сохранить измененные данные и выйти — в главном меню выбрать команду SAVE & EXIT SETUP, нажать клавишу <у>, а затем клавишу <Enter>.

    4. Тестирование разогнанной системы.

  • Старт компьютера:


    • 1) Запустить компьютер.

    2) Тестирование системы при старте должно быть успешным, необходимо также указать новую частоту процессора (в данном случае 75 х 2,5 = 187,5 МГц).



    Экран дисплея компьютера при старте

    Award Modulator BIOS V4.51PG, An Energy Star Ally

    Copyright (C) 1984-97, Award Software, Inc.

    Pentium-MMX CPU at 188MHz

    Memory Test : 32768K OK

    Award Plug and Play BIOS Extention vl.OA

    Copyright (C) 1997, Award Software, Inc.'

    Detecting HDD Primary Master ... WDC AC21600H

    Detecting HDD Primary Slave

    Detecting HDD Secondary Master... None

    Detecting HDD Secondary Slave ... None

    Press DEL to Enter SETUP 09/10/97-i430TX-8679-2A59IC3EC-00

  • Необходимо провести тестирование всей системы, используя полный набор тестов, затем по возможности сравнить данные по производительности с теми, которые были получены при тестировании до разгона. Выполните следующие действия:


    • 1) Запуск программы-теста WinChecklt (v2.03) в режиме сбора информации о компьютере (custom-advanced). Запись информации о производительности системы.

    2) Запуск программы Xing (XingMPEG Player v3.0) и проигрывание видеороликов MPEG в течение 2—3 часов. Ролики были взяты с компакт-диска из комплекта видеокарты. Также можно использовать ролик test.mpg, который включен в программный пакет Xing.

    3) Запуск теста Xing (5—10 раз), следует записать полученные данные.

    4) Запуск и работа в течение 30—60 минут следующих игр: Descent 2, DOOM II, Duke3D.

    5) Загрузка и работа (10—20 минут) в таких программах-приложениях, как Microsoft Word 95/97, Microsoft Excel 95/97, Internet Explorer 4.01, Acrobat Reader 3.0, PhotoShop 4.0 и т. д.

    6) Перезапуск компьютера.

    7) Повторение действий пункта 1 (10 раз). Сравнение данных теста производительности и взятие средних данных.

    8) Стандартная проверка всех логических разделов жесткого диска программой Проверка диска (ScanDisk).

    Ниже приведены данные производительности компьютера (для 75 МГц х 2,5 = 187,5 МГц), которые получены с помощью программы WinChecklt (v2.03).

    System Performance

    CPU Rank 643,04 NPU Rank 718,69

    Hard Drive

    Throughput KB/Sec 2331,25

    Avg Seek 0,02

    Track Seek 0,02

    Composite 7395,15

    Данные теста (для 75 МГц х 2,5 = 187,5 МГц) в программе проигрывания видео Xing (v3.0):



      FPS Disk CPU Display/Bus
    1х 60,1 22 805 523
    Full screen 57,3 23 827 642
  • Если все тесты прошли нормально (как в данном примере) — работа системы стабильная (в противном случае необходимо либо вернуться к ранней конфигурации, либо заставить систему работать стабильно другими средствами — улучшить охлаждение процессора и/или других узлов компьютера, заменить нестабильно работающий компонент и т. д.).


  • Сравнить данные тестов.


    • Изменения, которые зафиксировала программа-тест WinChecklt

    166 МГц = 66x2,5 187,5 МГц = 75x2,5 Прирост
    Процессор 564,72 643,04 +13%
    Сопроцессор 641,03 718,69 +12%
    Жесткий диск 6686,22 7395,15 +10%
    Видео 411,22 461,86 +12%
    Сравнение производительности по данным теста Xing

      1x(FPS) Full screen (FPS)
    166МГц =66x2,5 54,5 51,2
    187,5МГц =75x2,5 60,1 57,3
    Прирост +10% +12%
  • Вывод (для исходного примера) — система работает хорошо, имеем неплохой прирост производительности, можно переходить к следующему этапу разгона.


    • 5. Продолжение процесса разгона.

  • Войти в BIOS Setup с помощью нажатия клавиши <Delete> почти сразу после включения компьютера. Установить необходимые параметры.


    • 1) Войти в BIOS Setup, нажав клавишу <Delete> при старте компьютера.

    4) Выйти из меню с помощью клавиши <Esc>.

    5) Сохранить измененные данные и выйти — в главном меню выбрать команду SAVE & EXIT SETUP, нажать клавишу <у>, а затем клавишу <Enter>.

    6. Тестирование разогнанной системы.

  • Старт компьютера:


    • 1) Запустить компьютер.

    2) Тестирование системы при старте должно быть успешным, необходимо также указать новую частоту процессора (в данном случае 83 МГц х 2,5 = 207,5 МГц).

    Экран дисплея компьютера при старте

    Award Modulator BIOS V4.51PG, An Energy Star Ally

    Copyright (C) 1984-97, Award Software, Inc.

    Pentium-MMX CPU at 210MHz Memory Test : 32768K OK

    Award Plug and Play BIOS Extention vl.OA Copyright (C) 1997, Award Software, Inc.



    Detecting HDD Primary Master ... WDC AC21600H Detecting

    HDD Primary Slave Detecting HDD Secondary Master... None

    Detecting HDD Secondary Slave ... None

    Запустится операционная система (не должно происходить никаких ошибок при загрузке ОС).

    Необходимо провести тестирование всей системы, используя полный набор тестов, затем по возможности сравнить данные по производительности с теми, которые были получены при тестировании до разгона, как это делалось в предыдущем случае:

    1) Запуск программы-теста WinChecklt (V2.03) в режиме сбора информации о компьютере (custom-advanced). Запись информации о производительности системы.

    2) Запуск программы Xing (XingMPEG Player v3.0) и проигрывание видеороликов MPEG в течение 2—3 часов. Ролики были взяты с компакт-диска из комплекта видеокарты. Также можно использовать ролик test.mpg, который включен в программный пакет Xing.

    3) Запуск теста Xing (5—10 раз), следует записать полученные данные.

    4) Запуск и работа в течение 30—60 минут следующих игр: Descent 2, DOOM II, Duke3D.

    5) Загрузка и работа (10—20 минут) в таких программах-приложениях, как Microsoft Word 95/97, Microsoft Excel 95/97, Internet Explorer 4.01, Acrobat Reader 3.0, PhotoShop 4.0 и т. д.

    6) Перезапуск компьютера.

    7) Повторение действий пункта 1 (10 раз). Сравнение данных теста производительности и взятие средних данных.

    8) Стандартная проверка всех логических разделов жесткого диска программой Проверка диска (ScanDisk).

    Данные производительности компьютера (для 83 МГц х 2,5 = = 207,5 МГц), которые получены с помощью программы WinChecklt (v2.03):

    System Performance

    CPU Rank 711,16 NPU Rank 795,50

    Hard Drive

    Throughput KB/Sec 2307,30

    Avg Seek 0,01

    Track Seek 0, 01

    Composite 8140,68

    Video

    BIOS Rank CPS 37671,52

    Direct Rank CPS 2189711,23

    Composite 513,29

    Данные теста (для 83 x 2,5 = 207,5) в программе проигрывания видео Xing (v3.0):

      FPS Disk CPU Display/Bus
    1х 70,0 23 744 441
    Full screen 62,7 25 772 574
  • В данном случае не все тесты прошли нормально (!), был сбой на втором этапе тестирования — при проигрывании видеоклипов система повисла (примерно через 40 минут) — работа системы нестабильная, необходимо вернуться к ранней конфигурации (или же улучшить охлаждение процессора и/или других узлов компьютера, заменить нестабильно работающий компонент и т. д.). При подробном теоретическом и практическом анализе всех компонентов данного компьютера был сделан вывод, что именно видеокарта работает нестабильно, процессор видеокарты сильно греется в связи с тем, что частота шины PCI возросла до 83 МГц : 2 = 41,5 МГц. При повторном проведении второго этапа тестирования система не сбоила.




  • Сравните данные тестов (рис. 19.7, 19.8).


    • Изменения, которые зафиксировала программа-тест WinChecklt

      187,5 МГц = 75x2,5 207,5 МГц = 83x2,5 Прирост
    Процессор 643,04 711,16 +10%
    Сопроцессор 718,69 795,50 +10%
    Жесткий диск 7395,15 8140,68 +10%
    Видео 461,86 513,29 +11%

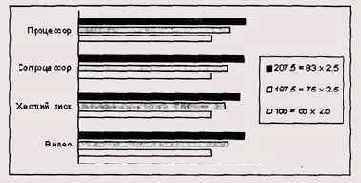

    Рис. 18.7. Рост производительности по данным теста WinChecklt (v2.03)

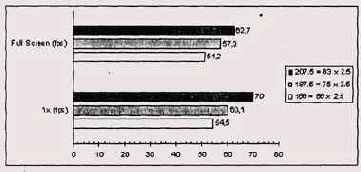

    Рис. 18.8. Рост производительности по данным теста Xing (v3.0)

    Сравнение производительности по данным теста Xing

      Ix(FPS) Full screen (FPS)
    187,5МГц =75x2,5 60,1 57,3
    207,5 МГц = 83 х 2,5 70,0 62,7
    Прирост +16% +9%
    3) Выйти из меню с помощью клавиши <Esc>.

    4) Сохранить измененные данные и выйти — в главном меню выбрать команду SAVE & EXIT SETUP, нажать клавишу <у>, а затем клавишу <Enter>.

    7. Вывод: производительность компьютера значительно возросла без каких-либо финансовых затрат. Следует поздравить себя еще с одним успехом.
