Для некоторых компьютеров из- за конструкции их корпуса трудно выполнить замену материнской платы на более совершенную. Это часто касается компьютеров типа brand name. Для таких компьютеров продлить период их эффективного использования можно за счет процедуры разгона.
Как пример такого подхода рассмотрим разгон процессора компьютера Intel Champion (Champion Low Profile Platform), распространенного компьютера типа brand name. В тексте приведены все необходимые данные по установке режимов и тестированию компьютера.
С помощью результатов тестирования можно проследить рост производительности процессора, жесткого диска и встроенного видеоадаптера.
Предварительное тестирование процессора
Ниже представлены результаты тестирования (WinChecklt 2.03) процессора с установленной частотой 25 МГц.
System Performance
CPU 45,84
NPU 1,52
Hard Drive
Composite 897,11
Throughput KB/Sec 1052,27
Avg Seek 0,27
Track Seek 0,27
Video
Composite 35,60
BIOS CPS 5323,01
Direct CPS 124745,11
Разгон и тестирование
Установки для процессора (перемычки JC1—JC4)
| Тип процессора | Тип корпуса | JC1 | JC2 | JC3 | JC4 |
| Intel486 SX | PGA | 2-3 | 2-3 | нет | нет |
| Intel486 SX | PQFP | 2-3 | 2-3 | нет | нет |
| Intel486 SX with Intel487 SX | PQFPPGA | 1-2 | 1-2 | нет | нет |
| Intel486 DX | PGA | 1-2 | 1-2 | есть | есть |
| lntelDX2 | PGA | 1-2 | 1-2 | есть | есть |
| Тип процессора | Тактовая частота, МГц | 1-2 | 3-4 | 5-6 | 7-8 |
| Intel486 SX-25 | 25 | нет | нет | есть | нет |
| Intel486 DX-25 | 25 | нет | нет | есть | нет |
| Intel486 SX-33 | 33,3 | есть | нет | нет | нет |
| Intel486 DX-33 | 33,3 | есть | нет | нет | нет |
| lntelDX2-50 | 25 | нет | нет | есть | нет |
| lntelDX2-66 | 33,3 | есть | нет | нет | нет |
Ниже представлены результаты тестирования (WinChecklt 2.03) процессора с установленной частотой 33 МГц.
System Performance
CPU 63,10 NPU 1,84
Hard Drive
Composite 958,98
Throughput KB/Sec 1052,39
Avg Seek 0,23
Track Seek 0,23
Video
Composite 47,09
BIOS CPS 6772,13
Direct CPS 167720,35
Сравнение результатов тестов
Далее представлены результаты тестирования данного компьютера и соответствующие им диаграммы (рис. 19.1—19.4).
System Performance
SX-25 SX-33 прирост, %
CPU 45,84 63,10 38
NPU 1,52 1,84 21
Hard Drive
SX-25 SX-33 прирост, %
Composite 897,11 958,98 7
Throughput KB/Sec 1052,27 1052,39 0
Avg Seek 0,27 0,23 15
Track Seek 0,27 0,23 15
Video
SX-25 SX-33 прирост, %
Composite 35,60 47,09 32
BIOS CPS 5323,01 6772,13 27
Direct CPS 124745,11 167720,35 34
В качестве еще одной иллюстрации эффективного использования разгона можно привести пример увеличения производительности компьютера, достигнутого за счет использования форсированных режимов для его комплектующих. В предлагаемом примере рост производительности компьютера был обеспечен повышением частоты шины процессора фирмы AMD Am5x86-133, называемого часто Am486DX4-133.

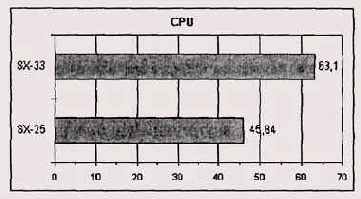

Рис. 18.1. Результаты тестирования процессора

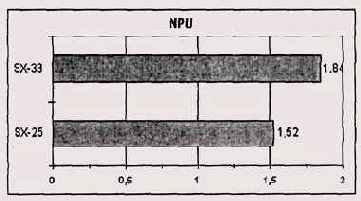

Рис. 18.2. Результаты тестирования сопроцессора

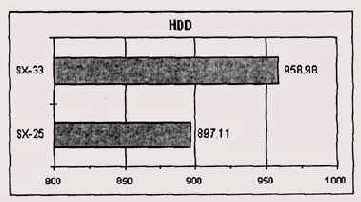

Рис. 19.3. Результаты тестирования жесткого диска

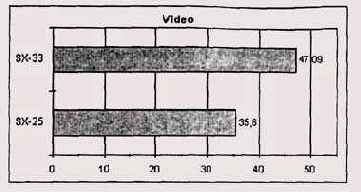

Рис. 18.4. Результаты тестирования видеоподсистемы
Указанный процессор компьютера предназначен для работы на частоте 133 МГц, которая достигается внутренним умножением величины частоты его шины, равной 33 МГц, на коэффициент 4. Это значение зафиксировано в архитектуре данного процессора. Встроенными средствами материнской платы рабочая частота процессора увеличивается с 133 МГц до 160 МГц. Это сопровождается адекватным ростом производительности процессора, а через него — всей системы компьютера. Результаты тестирования с помощью программы Checklt 3.0 компьютера с процессором Am5x86-133 представлены в таблице и на рис. 19.5, 19.6.
Результаты теста Checklt 3.0
| 133 МГц = 33,3x4 | 160 МГц = 40x4 | Прирост | |
| Dhrystones Whetstones | 64150 23910 К | 78220 29260 К | +22 % +22 % |

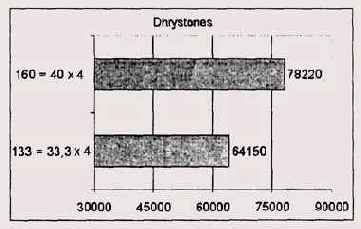

Рис. 18.5. Результаты тестирования компьютера с процессором AMD Am5x86-133 (параметр Dhrystones)

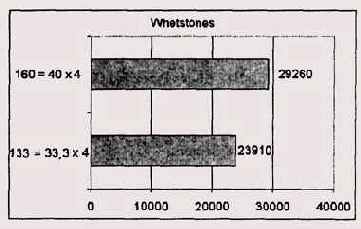

Рис. 18.6. Результаты тестирования компьютера с процессором AMD Am5x86-133 (параметр Whetstones)
