Материнская плата 1: Abit KT7
Конфигурация системы, используемой в тестировании

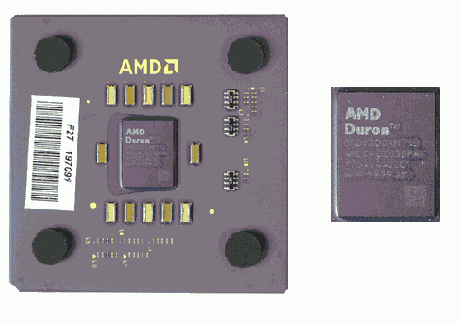

Рис. 18.73. Тестируемый процессор AMD Duron
Основные параметры материнских плат (важные для разгона)
Soltek SL-75KV+ (рис. 18.74).
Рис. 18.74. Материнская плата Sol tek SL-75KV+

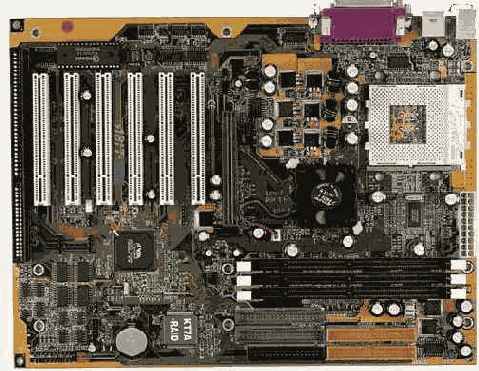

Рис. 18.75. Материнская плата Abit KT7
Средства тестирования
Тест: WinBench 99 (CPUmark 99 и FPU WinMark);
Средства охлаждения
В качестве кулера был использован Titan TTC-D2T (рис. 19.84). Этот кулер обеспечивает эффективное охлаждение процессоров AMD Athlon (Thunderbird) и AMD Duron. Контроль над вентилятором выполняется встроенными средствами hardware monitoring микросхемы VT82C686A.
Контроль над температурой процессора осуществляется с помощью термодатчиков материнской платы: гибкого (рис. 18.76) для платы SL-75KV+ и жесткого (рис. 18.77) для платы Abit KT7 и средств hardware monitoring.
Рис. 18.76. Кулер Titan TTC-D2T
Рис. 18.77. Гибкий термодатчик на материнской плате SL-75KV+
Рис. 18.78. Жесткий термодатчик на материнской плате Abit KT7
Разгон процессоров посредством повышения частоты FSB
В случае использования платы Soltek SL-75KV+ выбор тактовой частоты процессорной шины осуществляется с помощью одного из двух DIP-переключателей (SW1), выделенных на фото материнской платы SL-75KV+ (рис. 19.87), и средствами BIOS Setup.
Рис. 18.79. DIP-переключатели на материнской плате SL-75KV+ (выделен SW1)
Для Abit KT7 выбор частоты выполняется из BIOS Setup в SoftMenu. При работе с платой Abit KT7 были получены более высокие результаты: тактовую частоту шины процессора FSB удалось повысить до 115 МГц. Результаты тестирования при помощи материнской платы Abit KT7 представлены в следующей таблице и на диаграммах (рис. 19.88, 19.89).
Разгон процессора Duron (материнская плата Abit KT7)
| Частота процессора = = Частота шины х множитель | CPUmark 99 | FPU WinMark |
| 600=100x6 | 51,4 | 3260 |
| 672= 112x6 | 57,8 | 3660 |
| 690=115x6 | 59,4 | 3760 |

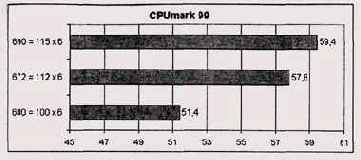

Рис. 18.80. Результаты тестирования CPUmark 99 (разгон посредством повышения частоты FSB, плата Abit KT7)

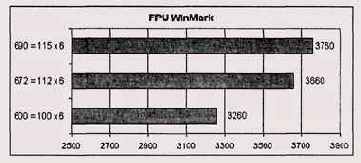

Рис. 19.81. Результаты тестирования FPU WinMark (разгон посредством повышения частоты FSB, плата Abit KT7)
Разгон процессора Duron (материнская плата SL-75KV+)
| Частота шины х множитель | CPUmark 99 | FPU WinMark |
| 600 = 100x6 | 52,7 | 3260 |
| 630=105x6 | 55,4 | 3430 |
| 672=112x6 | 59,1 | 3660 |

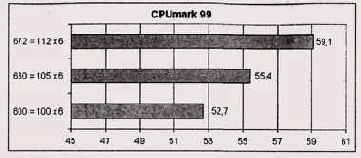

Рис. 18.82. Результаты тестирования CPUmark 99 (разгон посредством повышения частоты шины FSB, плата SL-75KV+)

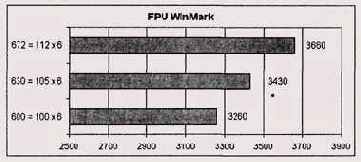

Рис. 19.83. Результаты тестирования FPU WinMark (разгон посредством повышения частоты шины FSB, плата SL-75KV+)
