Модули Пельтье
В кулерах Пельтье используется обычный так называемый термоэлектрический холодильник, действие которого основано на эффекте Пельтье. Данный эффект назван в честь французского часовщика Пельтье (1785—1845), сделавшего свое открытие более полутора столетий назад — в 1834 г.
Сам Пельтье не совсем понимал сущность открытого им явления. Истинный смысл данного явления был установлен несколькими годами позже в 1838 г. Ленцем (1804—1865). В углубление на стыке двух стержней из висмута и сурьмы Ленц поместил каплю воды. При пропускании электрического тока в одном направлении капля воды замерзала. При пропускании тока в противоположном направлении образовавшийся лед таял. Тем самым было установлено, что при прохождении через контакт двух проводников электрического тока, в зависимости от направления последнего, помимо джо-улева тепла выделяется или поглощается дополнительное тепло, которое получило название тепла Пельтье. Это явление было названо явлением Пельтье (эффектом Пельтье).
Данный эффект по своей сути является обратным по отношению к ранее открытому явлению Зеебека, наблюдаемого в замкнутой электрической цепи, состоящей из разнородных металлов или полупроводников. Если температуры в местах контактов металлов или полупроводников разные, то в цепи появляется электрический ток. Это явление термоэлектрического тока и было открыто в 1821 году немецким физиком Зеебеком (1770—1831).
В отличие от хорошо известного тепла Джоуля—Ленца, которое пропорционально квадрату силы тока (Q— R * /2 * (), тепло Пельтье пропорционально первой степени силы тока и меняет знак при изменении направления последнего. Тепло Пельтье, как показали экспериментальные исследования, можно выразить формулой:
GM = П *q,
где q — количество прошедшего электричества (q = I * f), П — так называемый коэффициент Пельтье, величина которого зависит от природы контактирующих материалов и от их температуры.
Тепло Пельтье Qn считается положительным, если оно выделяется, и отрицательным, если оно поглощается.
В предстааиенной схеме опыта (рис. 17.10) измерения тепла Пельтье при одинаковом сопротивлении проводов R(Cu + Bi), опущенных в калориметры, выделится одно и то же джоулево тепло в каждом калориметре, а имен-но по Q = R * /2 * /. Тепло Пельтье, напротив, в одном калориметре будет положительно, а в другом отрицательно. В соответствии с данной схемой можно измерить тепло Пельтье и вычислить значения коэффициентов Пельтье для разных пар проводников.
Рис. 17.10. Схема опыта для измерения тепла Пельтье (Си — медь, Bi — висмут)
Необходимо отметить, что коэффициент Пельтье находится в существенной зависимости от температуры. Некоторые значения коэффициента Пельтье для различных пар металлов представлены в таблице.
Значения коэффициента Пельтье для различных пар металлов
| Железо-константан | Медь-никель | Свинец-константан | |||
| Т, К | П, мВ | т, к | П, мВ | Т, К | П, мВ |
| 273 | 13,0 | 292 | 8,0 | 293 | 8,7 |
| 299 | 15,0 | 328 | 9,0 | 383 | 11,8 |
| 403 | 19,0 | 478 | 10,3 | 508 | 16,0 |
| 513 | 26,0 | 563 | 8,6 | 578 | 18,7 |
| 593 | 34,0 | 613 | 8,0 | 633 | 20,6 |
| 833 | 52,0 | 718 | 10,0 | 713 | 23,4 |
П = а * 7,
где П — коэффициент Пельтье, а — коэффициент Томсона, Т— абсолютная температура.
Открытие эффекта Пельтье оказало большое влияние на последующее развитие физики, а в дальнейшем и различных областей техники.
Итак, суть открытого эффекта заключается в следующем: при прохождении электрического тока через контакт двух проводников, сделанных из различных материалов, в зависимости от его направления, помимо джоулева тепла выделяется или поглощается дополнительное тепло, которое получило название тепла Пельтье. Степень проявления данного эффекта в значительной мере зависит от материалов выбранных проводников и используемых электрических режимов.
Классическая теория объясняет явление Пельтье тем, что электроны, переносимые током из одного метала в другой, ускоряются или замедляются под действием внутренней контактной разности потенциалов между металлами. В первом случае кинетическая энергия электронов увеличивается, а затем выделяется в виде тепла. Во втором случае кинетическая энергия электронов уменьшается, и эта убыль энергии пополняется за счет тепловых колебаний атомов второго проводника. В результате происходит охлаждение. Более полная теория учитывает изменение не потенциальной энергии при переносе электрона из одного металла в другой, а изменение полной энергии.
Эффект Пельтье, как и многие термоэлектрические явления, выражен особенно сильно в цепях, составленных из полупроводников с электронной (п-тип) и дырочной (р-тип) проводимостью. Такие полупроводники называются, соответственно, полупроводниками с n- и р-типом проводимости или просто полупроводниками n- и р-типа.
Рассмотрим термоэлектрические процессы, происходящие в контакте таких полупроводников.
Допустим, электрическое поле имеет такое направление, что электроны в полупроводнике n-типа и дырки в полупроводнике р-типа будут двигаться навстречу друг другу- Электрон из свободной зоны полупроводника п-типа после прохождения через границу раздела попадает в заполненную зону полупроводника р-типа и там занимает место дырки. В результате такой рекомбинации освобождается энергия, которая выделяется в контакте в виде тепла. Этот процесс иллюстрирует рис. 18.11.
Рис. 17.11. Выделение тепла Пельтье в контакте полупроводников п- и р-типа
В случае изменения направления электического поля на противоположное электроны в полупроводнике n-типа и дырки в полупроводнике р-типа будут двигаться в противоположные стороны. Дырки, уходящие от границы раздела, будут пополняться в результате образования новых пар электронов и дырок при переходах электронов из заполненной зоны полупроводника р-типа в свободную зону. На образование таких пар требуется энергия, которая поставляется тепловыми колебаниями атомов решетки. Электроны и дырки, образующиеся при рождении таких пар, увлекаются в противоположные стороны электрическим полем. Поэтому пока через контакт идет ток, непрерывно происходит рождение новых пар. В результате в контакте тепло будет поглощаться (рис. 17.12).
Рис. 17.12. Поглощение тепла Пельтье в контакте полупроводников п- и р-типа
Итак, в зависимости от направления электрического тока через контакт полупроводников разного типа — р-n- и n-p-переходов вследствие взаимодействия зарядов, представленных электронами (п) и дырками (р), рекомбинации и образования пар зарядов энергия либо вьщеляется, либо поглощается. В результате данных взаимодействий и порожденных энергетических процессов тепло либо поглощается, либо выделяется. Использование полупроводников р- и n-типа проводимости в термоэлектрических холодильниках иллюстрирует рис. 17.13.
Рис. 17.13. Использование полупроводников р- и п-типа в термоэлектрических холодильниках
Объединение большого количества пар полупроводников р- и n-типа позволяет создавать охлаждающие элементы — модули Пельтье сравнительно большой мощности. Структура полупроводникового термоэлектрического модуля Пельтье представлена на рис. 17.14.
Модуль Пельтье, представляет собой термоэлектрический холодильник, состоящий из последовательно соединенных полупроводников р- и п-типа, образующих р-n- и n-p-переходы. Каждый из таких переходов имеет тепловой контакт с одним из двух радиаторов. В результате прохождения электрического тока определенной полярности образуется перепад температур между радиаторами модуля Пельтье: один радиатор работает как холодильник, другой радиатор нагревается и служит для отвода тепла.

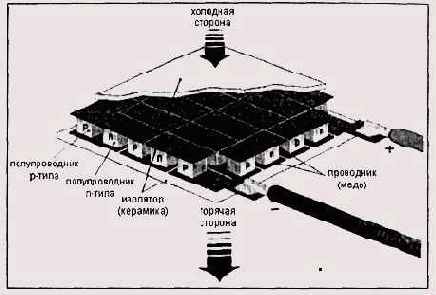

Рис. 17.14. Структура модуля Пельтье
На рис. 17.15 представлен внешний вид типового модуля Пельтье.
Рис. 17.15. Внешний вид модуля Пельтье
Типичный модуль обеспечивает значительный температурный перепад, который составляет несколько десятков градусов. При соответствующем принудительном охлаждении нагревающегося радиатора второй радиатор — холодильник — позволяет достичь отрицательных значений температур. Для увеличения разности температур возможно каскадное включение термоэлектрических модулей Пельтье при обеспечении адекватного их охлаждения. Это позволяет сравнительно простыми, дешевыми и надежными средствами получить значительный перепад температур и обеспечить эффективное охлаждение защищаемых элементов.
На рис. 17.16 представлен пример каскадного включения типовых модулей Пельтье.
Рис. 17.16. Пример каскадного включения модулей Пельтье
Устройства охлаждения на основе модулей Пельтье часто называют активными кулерами Пельтье или просто кулерами Пельтье.
Использование модулей Пельтье в активных кулерах делает их существенно более эффективными, по сравнению со стандартными типами кулеров на основе традиционных радиаторов и вентиляторов. Однако в процессе конструирования и использования кулеров с модулями Пельтье необходимо учитывать ряд специфических особенностей, вытекающих из конструкции модулей, их принципа работы, архитектуры современных аппаратных средств компьютеров и функциональных возможностей системного и прикладного программного обеспечения.
Большое значение играет мощность модуля Пельтье, которая, как правило, зависит от его размера. Модуль малой мощности не обеспечивает необходимый уровень охлаждения, что может привести к нарушению работоспособности защищаемого электронного элемента, например, процессора вследствие его перегрева. Однако применение модулей слишком большой мощности может вызвать понижение температуры охлаждающего радиатора до уровня конденсации влаги из воздуха, что опасно для электронных цепей. Это связано с тем, что вода, непрерывно получаемая в результате конденсации, может привести к коротким замыканиям в электронных цепях компьютера. Здесь уместно напомнить, что расстояние между токопроводя-щими проводниками на современных печатных платах нередко составляет доли миллиметров. Тем не менее, несмотря ни на что, именно мощные модули Пельтье в составе высокопроизводительных кулеров и соответствующие системы дополнительного охлаждения и вентиляции позволили в свое время фирмам KryoTech и AMD в совместных исследованиях разогнать процессоры AMD, созданные по традиционной технологии, до частоты, превышающей 1 ГГц, т. е. увеличить их частоту работы почти в 2 раза по сравнению со штатным режимом их функционирования. И необходимо подчеркнуть, что данный уровень производительности достигнут в условиях обеспечения необходимой стабильности и надежности работы процессоров в форсированных режимах. Ну, а следствием такого экстремального разгона явился рекорд производительности среди процессоров архитектуры и системы команд 80x86. Однако фирма KryoTech прославилась не только благодаря своим экспериментам, связанным с экстремальным разгоном процессоров. Широкую известность получили ее установки глубоко охлаждения компьютерных компонентов. Снабженные соответствующей электронной начинкой, они оказались востребованными в качестве платформ высокопроизводительных серверов и рабочих станций. А фирма AMD получила подтверждение высокого уровня своих изделий и богатый экспериментальный материал для дальнейшего совершенствования архитектуры своих процессоров. К слову сказать, аналогичные исследования были проведены и с процессорами Intel Celeron, Pentium II и Pentium III. В данных экспериментах был зафиксирован значительный прирост производительности.
Необходимо отметить, что модули Пельтье в процессе своей работы выделяют сравнительно большое количество тепла. По етой причине следует применять не только мощный вентилятор в составе кулера, но и меры для снижения температуры внутри корпуса компьютера для предупреждения перегрева остальных компонентов компьютера. Для этого целесообразно использовать дополнительные вентиляторы в корпусе компьютера для обеспечения лучшего теплообмена с окружающей средой.
На рис. 17.17 представлен внешний вид активного кулера, в составе которого использован полупроводниковый модуль Пельтье.
Рис. 18.17. Внешний вид кулера с модулем Пельтье
В качестве примера модулей Пельтье, выпускаемых серийно, можно привести изделия фирмы Остерм (www.osterm.ru). Они характеризуются максимальным током потребления (Imax), максимальным напряжением (Umax), максимальной мощностью хладообразования (Qc max), максимальным перепадом температур (dTmax) между горячей и холодной сторонами, измеренной без нагрузки в вакууме, а также размерами (длиной — L, шириной — W и высотой — Н).
В представленной ниже таблице приведен ряд выпускаемых модулей Пельтье.
Модули Пельтье фирмы Остерм
| Номер | Imax, A | Umax, В | Qc max, Вт | dTmax, К | LxWxH, Мм |
| «1-127-1/0,8 | 6,0 | 15,4 | 50,0 | 71 | 30x30x3,1 |
| «1-241-1/0,8 | 6,0 | 29,2 | 95,0 | 71 | 40x40x3,1 |
| «1-127-1/1,3 | 3,9 | 15,4 | 33,4 | 73 | 30x30x3,6 |
| «1-241-1/1,3 | 3,9 | 29,2 | 63,4 | 73 | 40x40x3,6 |
| «1-127-1/1,5 | 3,0 | 15,4 | 27,0 | 73 | 30x30x3,8 |
| «1-241-1/1,5 | 3,0 | 29,2 | 51,2 | 73 | 40x40x3,8 |
| «1-71-1,4/1,1 | 8,5 | 8,6 | 41,9 | 71 | 30x30x3,8 |
| «1-127-1,4/1,1 | 8,5 | 15,4 | 75,0 | 71 | 40x40x3,8 |
| «1-71-1,4/1,5 | 6,0 | 8,6 | 30,0 | 73 | 30x30x3,9 |
| «1-127-1,4/1,5 | 6,0 | 15,4 | 53,0 | 73 | 40x40x3,9 |
| «1-127-2/1,5 | 13,0 | 15,5 | 120 | 73 | 55x30x4,6 |
Примеры таких модулей, выпускаемых фирмой Острем, приведены на рис. 17.18-17.21.
Информацию о модулях и кулерах Пельтье, а также особенностях и результатах их применения можно найти на сайтах в Internet, например, по следующим адресам:

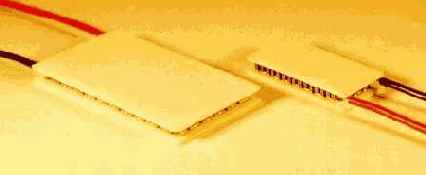

Рис. 17.18. Первый пример модуля Пельтье фирмы Острем

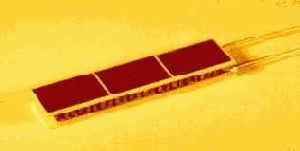

Рис. 17.19. Второй пример модуля Пельтье фирмы Острем
Рис. 17.20. Третий пример модуля Пельтье фирмы Острем

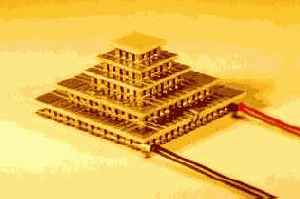

Рис. 17.21. Четвертый пример модуля Пельтье фирмы Острем
