Чипсеты VIA
VIA Apollo Pro Plus — является разработкой VIA Technologies и представляет собой усовершенствованный вариант чипсета VIA Apollo Pro с расширенным набором функций управления питанием. Он ориентирован на высокопроизводительные мобильные (mobile) и настольные (desktop) системы на базе процессоров с разъемами Slot I (Intel Pentium II) и Socket 370 (Intel Celeron). Чипсет рассчитан на работу с частотой шины процессора 66 и 100 МГц при внутренней частоте 450 МГц и выше. Поддерживает: шину памяти 64 бит, контроль четности и ЕСС, память FP DRAM, EDO DRAM, SDRAM — до 1 Гбайт, 8 банков памяти при возможности совместного использования различных типов памяти, Pipelined — до 533 Мбайт/с. Кроме того, осуществляется поддержка: EIDE, UltraDMA/33, USB v.1.0, AGP 1.0 с 1х/2х, PCI 2.1 (до 5 PCI), ISA, режима SideBand Addressing (SBA), ACPI и т. д.
Чипсет состоит из двух микросхем, выполненных в корпусах стандарта BGA: VT82C693 — North Bridge, VT82C596A — South Bridge (Mobile South).
Кроме комплекта, состоящего из VT82C693 и VT82C596A, возможен вариант чипсета VIA Apollo Pro Plus с использованием вместо VT82C596A микросхемы VT82C686A — South Bridge (Super South), со встроенными средствами поддержки UltraDMA/66, АС'97 (реализация дешевых встроенных программных модема и звуковой карты) и т. д.
Совершенствуя архитектуру чипсета VIA Apollo Pro и VIA Apollo Pro Plus, разработчики создали более производительный продукт инженерной мысли, вобравший в себя все новейшие на тот момент достижения компьютерных технологий. Из наиболее интересных и, вероятно, главных свойств нового специализированного набора следует отметить возможность использования повышенных частот для шины процессора и шины памяти. Этот чипсет стал первым набором, поддерживающим частоту 133 МГц, что и нашло свое отражение в соответствующем названии. Новый чипсет получил гордое наименование VIA Apollo Prol33.
VIA Apollo Рго133 и VIA Apollo Рго133А. Чипсет VIA Apollo Prol33 является разработкой фирмы VIA Technologies. Данный чипсет ориентирован на высокопроизводительные системы, в состав которых входят процессоры Pentium Pro, Celeron, Pentium II и Pentium III с разъемами Socket 8, Slot 1, a также Socket 370. Чипсет VIA Apollo Pro 133 рассчитан на работу с частотой шины процессора 66, 100 и 133 МГц. Он поддерживает асинхронную шину памяти 64 бит, контроль четности и ЕСС, память FP DRAM, EDO DRAM, SDRAM, VCM (Virtual Channel Memory) SDRAM - до 1,5 Гбайт в 8 банках памяти, UltraDMA/ЗЗ и UltraDMA/66, 4 USB, AGP 1.0 с 1х/2х, PCI 2.1 (до 5 PCI), ACPI и т. д. В архитектуре этого чипсета реализована поддержка нового делителя частоты для шины AGP — 1/2, что позволяет устанавливать стандартную частоту 66 МГц для шины AGP даже при использовании частоты шины процессора 133 МГц.
Чипсет VIA Apollo Prol33, как и большинство традиционных чипсетов, состоит из двух микросхем, выполненных в корпусах стандарта BGA: VT82C693A — North Bridge, VT82C686A — South Bridge — Mobile Bridge.
Выпущен более совершенный вариант этого чипсета, который получил название VIA Apollo Prol33A.
Этот вариант в добавление к параметрам VIA Apollo Pro 133 имеет ряд дополнительных возможностей, среди которых AGP 4X.
Среди важнейших характеристик чипсета VIA Apollo Prol33A следует отметить поддержку: 66/100/133 МГц FSB стандарта GTL+, синхронных и псевдосинхронных режимов работы шин, позволяющих устанавливать частоту работы модулей памяти больше (+33 МГц), и памяти SDRAM, VCM SDRAM, ESDRAM, EDO DRAM с возможностью совместного их использования при максимальном объеме — до 2 Гбайт и восемь банков памяти и т. п. Необходимо подчеркнуть, что спецификации PC 133 рекомендуют ограничиться тремя DIMM или шестью банками при 133 МГц для максимального объема оперативной памяти 1,5 Гбайт.
Синхронные и псевдосинхронные режимы работы шин позволяют устанавливать частоту работы модулей памяти больше (+33 МГц) или меньше (—33 МГц) частоты шины FSB.
Чипсетом поддерживаются также: спецификации AGP 2.0 с режимами AGP 1X/2X/4X, спецификации PC 2.1, режимы UltraDMA/33/66 для портов EIDE, USB, интерфейсы Keyboard/PS2-Mouse, RTC/CMOS в составе чипа VT82C694X.
Чипсет VIA Apollo Prol33A состоит из двух микросхем: VT82C694X — North Bridge, VT82C596B — Mobile Bridge — South Bridge.

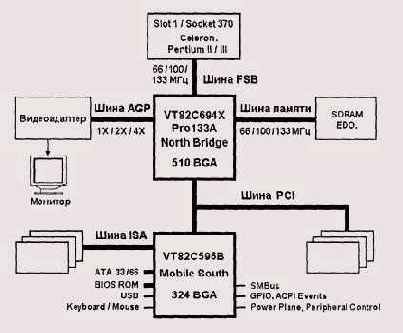

Структура компьютера с чипсетом VIA Apollo Prol33A представлена на рис. 16.10.
Рис. 16.10. Структура компьютера с чипсетом VIA Apollo Pro133A
В составе чипсета VIA Apollo Prol33A в качестве South Bridge может быть использована микросхема VT82C686A. Комплект, состоящий из микросхем
VT82C694X и VT82C686A, позволяет создавать высокопроизводительные мультимедийные системы. В этом случае возможность работы с процессором, памятью и графикой определяется микросхемой North Bridge — VT82C694X, а с периферией — микросхемой South Bridge — VT82C686A, в состав которой входят средства поддержки UltraDMA/66, АС'97 (реализация дешевого встроенного программного модема и звуковой карты, правда, за счет некоторого снижения примерно на 10% общей производительности, вызванного дополнительной загрузкой центрального процессора), 2 USB и т. д. Эта микросхема сравнительно часто используется в составе чипсетов фирмы VIA, включая VIA Apollo Prol33A — чипсета, ставшего одним из самых популярных чипсетов, выпущенных фирмой VIA Technologies.
VIA Apollo KX133 — является разработкой фирмы VIA Technologies. Он ориентирован на системы, использующие процессоры AMD Athlon с разъемами типа Slot А. Рассчитан на работу с шиной EV6 — шиной процессора (FSB), обеспечивающей передачу данных по обоим фронтам тактовых импульсов. Чипсет поддерживает асинхронную 64-разрядную шину памяти с частотами работы 66/100/133 МГц, память РС133, PC 100 SDRAM, VCM SDRAM и EDO DRAM в различных комбинациях — до 2 Гбайт, UltraDMA/ЗЗ и UltraDMA/66, PCI 2.2, до 5 PCI-устройств, 4 порта USB, AGP 1X/2X/4X, АС'97 Audio, MC'97 Modem, интегрированные IO/APIC, Hardware monitoring, Advanced mobile power management, Clock stop, совместимость PC98/99 и т. д.
Чипсет VIA Apollo KX133 состоит из двух микросхем: VT8371 — North Bridge, VT82C686A - South Bridge.
VIA Apollo KT133 — является разработкой фирмы VIA Technologies. Он ориентирован на системы с использованием процессоров AMD Athlon с разъемами типа Socket A (Socket-462), к которым относятся процессоры AMD Duron и AMD Thunderbird. Рассчитан на работу с шиной FSB типа EV6. Стандартная тактовая частота шины FSB EV6 составляет 100 МГц, что обеспечивает передачу данных с частотой 200 МГц. Поддерживает асинхронную 64-разрядную шину памяти с частотами работы 66/100/133 , память РС133, PC 100 SDRAM, VCM SDRAM - до 1,5 Гбайт, UltraDMA/ЗЗ и UltraDMA/66, PCI 2.2, до 5 PCI-устройств, 4 порта USB, AGP 1X/2X/4X, АС'97 Audio, MC'97 Modem, интегрированные IO/APIC, Hardware monitoring, Advanced mobile power management, Clock stop, совместимость PC98/99 и т. д.
Чипсет VIA Apollo KT133 состоит из двух микросхем: VT8363 — North Bridge, VT82C686A - South Bridge.
На основе этого чипсета фирма выпустила улучшенный вариант, который назвала VIA Apollo KT133A (North Bridge — VT8363A). В отличие от своего предшественника, новый вариант поддерживает не только частоту 200 МГц (100 МГц DDR), но и 266 МГц (133 МГц DDR). Для упрощения разработки изделий, основанных на чипсете VIA Apollo KT133A, фирма VIA создала референс-дизайн материнской платы, который взяли за основу все фирмы — разработчики данных изделий.
VIA Apollo Pro266 — ориентирован на системы с процессорами Celeron, Pentium II/III, VIA Cyrix III с разъемом Socket 370 и частотами FSB 66/100/ 133 МГц. Для соединения North Bridge и South Bridge используется шина V-Link (266 Мбайт/с). Поддерживает память DDR200/266 (РС1600/2100) SDRAM или РС66/100/133 SDRAM - до 4 Гбайт.
North Bridge — VT8633, South Bridge - VT 8233.
VIA Apollo KT266 — ориентирован на системы с процессорами AMD Athlon и AMD Duron с разъемом Socket А и частотами FSB 100/133 МГц. Для соединения North Bridge и South Bridge используется шина V-Link (266 Мбайт/с). Поддерживает память DDR200/266 (PC1600/2IOO) SDRAM или РС66/100/133 SDRAM - до 4 Гбайт.
North Bridge — VT8366, South Bridge - VT 8233.
На основе этого чипсета создан более совершенный VIA Apollo KT266A с North Bridge VT8366A, в составе которого использован более производительный контроллер памяти.
VIA P4X266 — ориентирован на системы с процессорами Pentium 4 с разъемами Socket 423 и Socket 478 частотами FSB 100 МГц (400 МГц Data Bus and 200 МГц Address Bus). Для соединения North Bridge и South Bridge используется шина V-Link (266 Мбайт/с). Поддерживает память DDR200/266 (РС1600/2100) SDRAM или РС100/133 SDRAM - до 4 Гбайт.
North Bridge - Р4Х266, South Bridge - VT 8233.
Создан улучшенный вариант — VIA P4X266A. В этот чипсет добавлена поддержка процессоров Pentium 4 с FSB 133 МГц (533 МГц Data Bus).
Необходимо отметить, что на основе чипсетов, ориентированных на процессоры Intel Celeron и Pentium II/III, выпущены новые варианты, допускающие использование процессоров с ядром Tualatin (0,13 мкм). К традиционном наименованиям таких чипсетов добавлена буква Т, например, VIA Apollo Prol33T, VIA Apollo Pro266T и т. д.
Чипсеты фирмы VIA позволяют создавать системы с широкими функциональными возможностями. По производительности системы, основанные на использовании наборов VIA Apollo ProPlus, VIA Apollo Pro 133, VIA Apollo Prol33A, как правило, уступают аналогичным системам, созданным на базе чипсетов !440ВХ и J440ZX. Для систем на основе VIA Apollo ProPlus и VIA Apollo Prol33 это отставание составляет 10—20%, а для VIA Apollo РгоША оно меньше 5—10%.
Системы с чипсетами 1815Е и 1815 по производительности не уступают аналогичным комплексам, построенным на основе 1440ВХ. Однако для чипсетов 1815Е и 1815, в отличие от их предшественников, частота 133 МГц для шины FSB является одним из стандартных режимов работы. Поэтому эти чипсеты обеспечивают частотный коэффициент (делитель) для шины AGP не только 2/3 (FSB), но и 1/2, что облегчает выбор оптимальных режимов разгона для видеоадаптера.
Сравнительные характеристики чипсетов VIA и Intel
| Характеристики | VIA | VIA | Intel | Intel | Intel | Intel |
| Apollo Pro133A | Apollo ProPlus | 815E | 815 | 440BX | 440ZX | |
| North Bridge | VT82C694X | VT82C693 | 82815 | 82815 | 82443BX | 824432X |
| Процессоры | Celeron Pentium ll/lll | Celeron Pentium ll/lll | Celeron Pentium III | Celeron Pentium III | Celeron Pentium ll/lll | Celeron Pentium ll/lll |
| Тип FSB | GTL+ | GTL+ | AGTL+ | AGTL+ | GTL+ | GTL+ |
| Частота FSB, МГц | 66/100/133 | 66/100 | 66/100/133 | 66/100/133 | 66/100 | 66/100 |
| Шина памяти, МГц | 66/100/133 | 66/100 | 66/100/133 | 66/100/133 | 66/100 | 66/100 |
| Макс, объем, Мбайт | 2048 | 1024 | 512 | 512 | 1024 | 256 |
| Модули памяти | PC66/100/ 133 | PC66/100 | PC66/100/ 133 | PC66/100/ 133 | PC66/100 | PC66/100 |
| Тип памяти | SDRAM VCM SDRAM EDO DRAM | SDRAM VCM SDRAM EDO DRAM | SDRAM | SDRAM | SDRAM EDO DRAM | SDRAM EDO DRAM |
| Max. DIMM | 4 | 4 | 3 | 3 | 4 | 2 |
| ЕСС | Да | Да | нет | нет | Да | нет |
| Асинхронные режимы | Да | Да | да | Да | нет | нет |
| AGP | 1X72X/4X | 1X/2X | 1X/2X4X. | 1X/2X4X. | 1X/2X | 1X/2X |
| Интегрированная графика | нет | нет | да | да, 1752 | нет | нет |
| South Bridge | VT82C596B | VT82C596B | 82801 BA | 82801 AA | PXII4 | PXII4 |
| DE | UltraDMA/ 66/33 | UltraDMA/ 66/33 | UltraDMA/ 100 | UltraDMA/ 66 | UltraDMA/ 33 | UltraDMA/ 33 |
| ISB, портов | 2 | 2 | 4 | 2 | 2 | 2 |
| 1нтегриро-анный звук | с VT82C686A | с VT82C686A | Да, 6 каналов | Да, 2 канала | нет | нет |
| 1ониторинг | с VT82C686A | с VT82C686A | Да | Да | нет | нет |
| AN | нет | нет | Да | нет | нет | нет |
| ,CPI/OnNow CI, устройств | Да 5 | Да 5 | Да 6 | Да 6 | Да 5 | да 4 |
