Чипсеты Intel
i440BX AGPset — оптимизирован для работы в системах на базе процессоров шестого поколения (Pentium II и Pentium III), в архитектуре которых используется шина DIB (DIB — Dual Independent Bus) с интерфейсом BSB (BSB — Back-Side Bus), обеспечивающим эффективную работу кэшпамяти L2.
Чипсет 440ВХ AGPset поддерживает 100 МГц шины процессора FSB для Pentium II и Pentium III. Возможны конфигурации с использованием двух процессоров.
Встроенные в чипсет 440ВХ AGPset средства управления шиной FSB поддерживают: все процессоры Celeron, Pentium II, Pentium III с разъемами Slot 1 и Socket 370; протокол SMP (Supports full symmetric Multiprocessor Protocol) для систем с числом процессоров до 2; буферизацию, аппаратные средства динамического исполнения команд и конвейерный способ передачи данных, средства I/O APIC; 60, 66 и 100 МГц шины FSB(64 бит Host Bus GTL+) и т. д.
Встроенный контроллер памяти поддерживает: 64/72-разрядную шину памяти (64 +8 ЕСС); память типа EDO DRAM или SDRAM (60, 66, 100 МГц) с максимальным объемом от 8 до 1 Гбайт; 3,3 В DIMM (Single/double density), для EDO DRAM — не хуже 60 н, для SDRAM - 66, 100 МГц (PC 100); на частоте 66 МГц — EDO DRAM и SDRAM, на частоте 100 МГц — только SDRAM, микросхемы памяти 16 и 64 бит DRAM, до 4-х двухсторонних DIMM (8 rows), контроль четности и ЕСС (только для SDRAM); Unbuffered и Registered SDRAM (x-1-1-1 при 66МГц, х-1-1-1 при 100МГц); DIMM Plug and Play через механизм Serial Presence Detect (SPD), использующий интерфейс SMBus и т. д. Чипсет не обеспечивает совместную работу модулей EDO DRAM и SDRAM.
Частота шины памяти всегда равна частоте шины процессора FSB.
Встроенные контроллеры интерфейсов и средства управления поддерживают: AGP Rev 1.0 (4/12/96) с режимами 1Х/2Х(66/133 МГц, 3,3 В); AGP sideband; PCI Rev. 2.1, 3,3 В и 5 В, 33 МГц, 32 бит; до 5 устройств PCI (в дополнение к I/O bridge — PIIX4/PIIX4E); Bus Mastering; UltraDMA/33; 2 порта IDE (4 IDE-устройства); 2 порта USB (2x127 USB-устройств); System Management Bus (SMB); Power Management; ACPI power management (спецификация PC'98 ACPI power-management) для мобильных (mobile) и настольных (desktop) систем; Wired for Management (WfM) и другие функции и устройства. В составе систем, созданных на основе .чипсета i440BX, возможно использование жестких дисков UltraDMА/66, однако работа с ними будет осуществляться в режиме UltraDMA/33.
Частоты шины AGP и PCI связаны с частотой шины процессора. В i440BX реализовано два коэффициента для получения частоты AGP из частоты FSB — 1:1 и 2:3. Для шины PCI значение такого коэффициента может быть выбрано из соотношений — 1:2, 1:3, а также 1:4. Последний вариант поддерживается не всеми материнскими платами, однако именно он представляет наибольший интерес для пользователей, экспериментирующих с режимами overckloking.
Чипсет i440BX AGPset состоит из двух микросхем: 82443ВХ и 82371АВ/ЕВ. Микросхема 82443ВХ — Host Bridge/Controller PCI AGP (РАС). Микросхема 82371АВ/ЕВ - PCI-TO ISA/IDE Xcelerator (PIIX4/PIIX4E).
Структура компьютера с чипсетом i440BX AGPset представлена на рис. 16.7.
Отсутствие у J440BX средств, обеспечивающих работу с жесткими дисками в соответствии с протоколом UltraDMA/66, поддерживаемым всеми современными накопителями этого класса, производители материнских плат решают установкой дополнительного UItraDMA/66-контроллера, реализуемого с помощью специализированных микросхем, например, High Point HPT 366. Именно с помощью такой микросхемы реализована данная возможность в некоторых материнских платах фирмы Abit, а также в ряде изделий других фирм, выпускающих подобные платы. Использование микросхемы контроллера UltraDMA/66 (High Point HPT 366) в архитектуре компьютера с чипсе-1 том i440BX AGPset представлено на рис. 16.8.

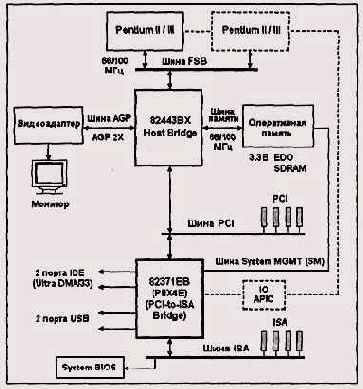

Рис. 16.7. Структура компьютера с чипсетом I440BX AGPset
Рис. 16.8. Контроллер UltraDMA/66 (High Point HPT 366) в архитектуре компьютера с чипсетом (440ВХ AGPset
В дополнение к средствам поддержки протокола UltraDMA/66 конструкторы материнских плат нередко применяют специализированные микросхемы, обеспечивающие функции аппаратного мониторинга, являющегося обязательным атрибутом архитектуры современных систем. Эту возможность конструкторы реализуют с помощью специальных микросхем, таких как Winbond W83782D. Схема включения микросхем контроллеров Super I/O (Winbond W83977EF) и аппаратного мониторинга (Winbond W83782D) в архитектуре компьютера с чипсетом 1440ВХ AGPset представлена на рис. 16.9.

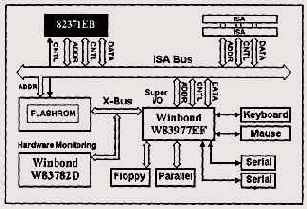

Рис. 16.9. Контроллеры Super I/O (Winbond W83977EF) и аппаратного мониторинга (Winbond W83782D) в архитектуре компьютера с чипсетом J440BX AGPset
Указанные микросхемы — Winbond W83782D и High Point HPT 366 — не входят в состав чипсета i440BX AGPset. Однако эти, а также некоторые другие элементы позволяют дополнить функциональные возможности данного чипсета и продлить период его целесообразной эксплуатации в составе высокопроизводительных материнских плат. Выпуск подобных плат продолжается, несмотря на появление новых чипсетов фирм Intel, VIA, ALi и SiS, архитектура которых отличается более широким набором функциональных возможностей по сравнению i440BX AGPset. Однако даже после выпуска фирмой Intel первых специализированных наборов следующего поколения, таких как i810, i8lOE, i820 и i820E, чипсет i440BX AGPset фактически не потерял своего значения и остается одним из самых стабильных и производительных наборов с оптимальным показателем цена/производительность, а материнские платы, созданные на основе этого чипсета, обеспечивают сравнительно высокий уровень производительности и необходимый уровень функциональных возможностей.
J440ZX AGPset — предназначен для высокопроизводительных компьютеров с процессорами типа Pentium II/III. Построен на основе архитектуры ядра чипсета 1440ВХ AGPset, но проще и дешевле своего прототипа. Этот специализированный набор явился результатом проводимой фирмой Intel политики по разделению секторов рынка компьютеров по их производительности и стоимости с целью оптимизации показателя цена/производительность. По производительности и функциональным возможностям чипсет 1440ZX незначительно уступает I440BX, что явилось следствием существенного упрощения его архитектуры по сравнению с прототипом.
Чипсет ориентирован на процессоры Celeron, Pentium II и Pentium III с разъемами Slot 1 и Socket 370, частоту 66 и 100 МГц шины FSB.
Встроенный контроллер памяти поддерживает: память SDRAM — от 8 до 256 Мбайт; 2 модуля DIMM; 64 бит интерфейс; РС66/100 SDRAM; микросхемы 16, 64 бит; возможно использование EDO DRAM (60 не) и т. д. Обеспечена поддержка режима Plug and Play для модулей DIMM через механизм Serial Presence Detect (SPD), используя интерфейс SMBus.
Встроенные средства AGP и PCI поддерживают: PCI Rev.2.1 3,3 В и 5 В, 33 МГц; 4 PCI; AGP Rev. 1.0 с режимами 1Х/2Х, 66/133 МГц, 3,3 В; 2 порта USB, 2 порта IDE с UltraDMA/33, ACPI и другие функции и устройства.
Однако в отличие от i440BX AGPset, кроме уменьшения максимального объема оперативной памяти, этот чипсет не поддерживает работу двух процессоров, контроль четности и ЕСС.
Чипсет J440ZX AGPset состоит из двух микросхем: 82443ZX Host Bridge (492 BGA), 82371EB (PIIX4E).
!815 и 1815Е — построены на основе использования хабовой архитектуры (Accelerated Hub Architecture) и предназначены для высокопроизводительных компьютеров на основе процессоров типа Pentium II/III с разъемами Slot 1 и Socket 370 и частотой шины FSB 66/100/133 МГц.
Встроенный контроллер памяти поддерживает: память SDRAM — до 512 Мбайт; до 3 модулей DIMM; 64 бит интерфейс; РСЮО/133 SDRAM и т. д.
Встроенные средства поддерживают: AGP 1X/2X/4X, интегрированную графику на основе i752, до 6 PCI; 2 (1815) или 4 (1815Е) порта USB; 2 порта IDE либо с UltraDMA/33/66 (I815) либо с UltraDMA/33/66/100 (1815Е); контроллер LAN (1815Е); АС'97 audio с 2 (1815) или с 6 (J815E) каналами; ACPI; Hardware monitoring и другие функции и устройства.
Чипсет 1815 состоит из 3 микросхем: 82815 Graphics and Memory Controller Hub (GMCH), 82801AA I/O Controller Hub (ICH), 82802 Firmware Hub (FWH).
Чипсет 1815Е состоит из З микросхем: 82815 Graphics and Memory Controller Hub (GMCH), 82801BA I/O Controller Hub (ICH2) , 82802 Firmware Hub (FWH).
Выпущены варианты 1815, поддерживающие процессоры Pentium III и Celeron, созданные на основе ядра Tualatin. Это чипсеты, помеченные как B-step.
i850 — построен на основе использования хабовой архитектуры (Accelerated Hub Architecture) и предназначен для высокопроизводительных компьютеров на основе процессоров типа Pentium 4 с разъемами Socket 478 и Socket 423 и частотой шины FSB 100 МГц.(400 МГц данные и 200 МГц адрес).
Встроенный контроллер памяти поддерживает память: 2 канала RDRAM — до 2 Гбайт, до 4 RIMM модулей, РС800 RIMM, и т. д.
Встроенные средства поддерживают: AGP 1X/2X/4X, до 6 PCI; 4 порта USB;
2 порта IDE либо с UltraDMА/33/66/100, контроллер LAN; AC'97 audio с 6 каналами; ACPI; Hardware monitoring и другие функции и устройства.
Чипсет i850 состоит из 3 микросхем: 82850 Memory Controller Hub (MCH), 82801ВА I/O Controller Hub (ICH2), и 82802 Firmware Hub (FWH).
i845 и 1845Е — построены на основе использования хабовой архитектуры (Accelerated Hub Architecture) и предназначены для высокопроизводительных компьютеров на основе процессоров типа Pentium 4 с разъемами Socket 478 и Socket 423 и частотой шины FSB 100 МГц (400 МГц данные и 200 МГц адрес).
Встроенный контроллер памяти поддерживает память SDRAM — до 3 Гбайт; до 3 модулей DIMM; интерфейс 64 бит; РСЮО/133 SDRAM и т. д.
Встроенный контроллер памяти в J845D поддерживает DDR SDRAM.
Встроенные средства поддерживают: AGP 1X/2X/4X, до 6 PCI; 4 порта USB; 2 порта IDE либо с UltraDMA/33/66/lOO, контроллер LAN; AC'97 audio с 6 каналами; ACPI; Hardware monitoring и другие функции и устройства.
Чипсет i845 состоит из 3 микросхем: 82845 Memory Controller Hub (MCH), the 82801BA I/O Controller Hub (ICH2), and the 82802 Firmware Hub (FWH).
