Разгон с помощью изменения множителей
Как известно, частотный множитель у процессоров AMD Athlon (Thunderbird) и AMD Duron зафиксирован. Несмотря на это, некоторые материнские платы обеспечивают возможность его изменения. В качестве примера таких плат можно привести Soltek SL-75KV+ и Abit KT7.
Возможность изменения частотного множителя связана с тем, что его величина может быть изменена с помощью контактов FIDO—FID3. Однако это касается только первых выпусков процессоров. Дело в том, что с некоторого момента фирма AMD ограничила данную возможность. Начиная с определенного времени, для процессоров сигнальные линии, ответственные за изменение частотного множителя, были перерезаны. Однако, к счастью энтузиастов разгона, данная процедура выполняется фирмой AMD над мостиками L1, выведенными на поверхность процессора. Расположение мостиков L1 на процессоре представлено на рис. 12.20.

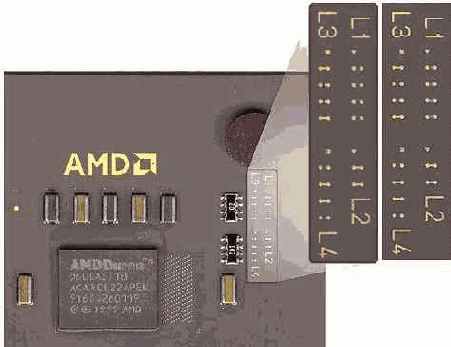

Рис. 12.20. Расположение мостиков L1
Замкнув перерезанные мостики, можно восстановить утерянные возможности изменения частотного множителя. Это можно сделать с помощью острозаточенного мягкого карандаша (М2—М4), содержащего большую долю графита, обладающего хорошей проводимостью. Таким карандашом следует затереть зазоры перерезанных мостиков L1 на процессоре, вдавливая крупицы графита в зазоры с образованием небольших горок для обеспечения лучшего контакта. При этом необходимо избегать замыкания между собой соседних мостиков. Результаты указанной процедуры продемонстрированы на следующих фотографиях, на которых представлены фрагменты процессора AMD Duron (рис. 12.21, 12.22).
Рис. 12.21. Перерезанные мостики и восстановленные мостики L1
Достоинством данного метода является возможность быстрого восстановления товарного вида процессора с помощью ватного тампона и спирта.
Еще лучшего результата можно добиться с помощью специального серебряного карандаша, применяемого для корректировки печатных плат, а также кусочка припоя, выполненного в виде тонкой проволоки и используемого аналогичным образом. Кроме того, разорванные контакты мостиков L1 можно восстановить быстрой, точечной пайкой низкотемпературными припоями, а также специальными клеями на основе мелкодисперсионного серебра. Недостатком указанных методов является необратимость данных операций и изменение товарного вида процессоров.
После восстановления разорванных мостиков на процессорах AMD Duron и Athlon изменение частотного множителя возможно средствами материнских плат, в которых эта возможность предусмотрена.
В тех же случаях, когда мостики L1 не перерезаны, указанная процедура не требуется (рис. 12.22).
Рис. 12.22. Не требующие восстановления мостики L1
Рост производительности процессоров AMD Duron и AMD Athlon при их разгоне с помощью изменения частотного множителя иллюстрируют следующие таблицы и рис. 12.23, 12.24.
Разгон процессора Duron
| Частота процессора = Частота шины х множитель | CPUmark99 | FPU WinMark |
| 600= 100x6 | 51,4 | 3260 |
| 900= 100 х9 | 68,3 | 4900 |
| Частота процессора = Частота шины х множитель | CPUmark 99 | FPU WinMark |
| 700= 100 х7 | 64,7 | 3810 |
| 800= 100x8 | 71,8 | 4350 |
Рис. 12.23. Разгон процессора Duron

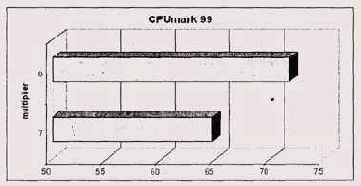

Рис. 12.24. Разгон процессора Athlon (Thunderbird)
