Изменение распайки резисторов


Следует отметить, что напряжение, множитель и частота системной шины процессора Athlon задаются несколькими резисторами, которые находятся на плате процессора. Поэтому изменить указанные характеристики можно за счет перепайки нескольких резисторов на плате процессора. Однако, планируя эти действия, необходимо помнить, что, вскрыв корпус процессора, пользователь нарушает его товарный вид и автоматически теряет гарантию. Таким образом, в случае выхода процессора из строя, пусть даже не вследствие использования нештатных режимов разгона, он не может быть возвращен по гарантии и заменен на новый исправно работающий экземпляр. Также стоит напомнить, что осуществлять разгон, тем более такой, который требует вскрытия корпуса и перепайки резисторов, целесообразно только профессионально подготовленному человеку. В данном случае требуется опыт вскрытия корпуса процессора и пайки SMD-резисторов. Кроме того, для выполнения данных операций необходимо иметь соответствующий инструментарий.

Схемы расположения резисторов, определяющих параметры процессора AMD Athlon, представлены на рис. 12.5 и 12.6.

Рис. 12.5. Расположение резисторов на задней стороне платы процессора AMD Athlon

Рис. 12.6. Расположение резисторов на передней стороне платы процессора AMD Athlon

Резисторы либо установлены, либо нет. Во втором случае можно видеть два контакта, к которым можно при необходимости припаять резистор. Резисторы R3, R4, R5, R6, R121, R122, R123, R124 отвечают за частоту; R148, R150, R151, R153 - за напряжение; R155, R156, R157, R158 - за множитель. Итак, на обеих сторонах процессора имеются 16 резисторов (или посадочных мест для них), задающих основные параметры работы процессора.

Разгон можно разделить на четыре этапа. Каждый этап соответствует изменению расположения перечисленным группам резисторов.

1. Установка множителя (R155, R156, R157, R158).

На рис. 12.7 представлен подробный рисунок части платы процессора с необходимыми резисторами. Левее расположены резисторы, отвечающие за напряжение питания процессора.




Рис. 12.7. Резисторы для изменения множителя



Все резисторы представляют собой так называемые SMD-резисторы с сопротивлением по 1000 Ом. Следующая таблица показывает правильное размещение этих четырех резисторов для соответствующих режимов (частот) процессора ("есть"- - резистор установлен, "—" — резистор отсутствует).

Все резисторы представляют собой SMD-резисторы ('102') с сопротивлением по 1000 Ом. Следующая таблица показывает правильное расположение этих четырех резисторов для соответствующих режимов (частот) процессора ("есть" — резистор установлен, "—" — резистор отсутствует).

Установка множителя

Частота, МГц R155 R156 R157 R158
500 есть есть есть
550 есть есть -
600 есть есть
650 есть - -
700 есть есть есть
750 есть есть
800 есть есть
850 есть
900 есть есть
950 - есть
1000 - - есть
1050
2. Установка частоты (R121, R122, R123, R124).

На рис. 12.8 представлено подробное изображение соответствующих резисторов на плате процессора.



Рис. 12.8. Резисторы для изменения частоты

Установка частоты

Частота, МГц R121 R122 R123 R124
500 есть есть
550 есть
600 есть есть есть
650 есть есть -
700 есть есть
750 есть
800 есть есть есть
850 есть - есть -
900 - есть есть есть
950 есть есть -
1000 есть есть есть есть
1050 есть есть есть -
3. Установка частоты (R3, R4, R5, R6).

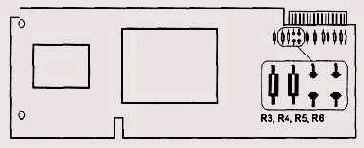

На рис. 12.9 представлен подробный рисунок расположения соответствующих резисторов на плате процессора.



Рис. 12.9. Резисторы для изменения частоты

Все резисторы представляют собой SMD-резисторы с сопротивлением по 1000 Ом. Первый резистор — R3 (а не самый правый R2). Следующая таблица показывает правильное размещение этих четырех резисторов для соответствующих режимов (частот) процессора ("есть" - - резистор установлен, "—" - резистор отсутствует).



Установка частоты

Частота, МГц R3 R4 R5 R6
500 есть есть
550 есть есть есть
600 - есть -
650 есть есть
700 есть есть
750 есть есть есть
800 - есть
850 есть есть
900 есть
950 есть - есть
1000 -
1050 есть
Итак, необходимый множитель и соответствующие частоты установлены. Теперь следует проверить все установки, после чего можно собрать процессор и сделать попытку запуска компьютера с новым разогнанным процессором Athlon. В очень редких случаях целесообразно поднимать напряжение. Но даже при возникновении такой необходимости не следует увеличивать его более чем на 0,05 В.

4. Установка напряжения (R148, R150, R151, R153).

По данным фирмы AMD (AMD Athlon Processor Data Sheet) минимальные, нормальные и максимальные значения напряжения питания ядра процессора в обычных условиях для стабильной работы представлены в следующей таблице. Model 1 — это процессор с ядром 0,25 мкм, Model 2 — с ядром 0,18 мкм, Model 4 — 0,18 мкм с кэшем L2 (256 Кбайт) в составе кристалла.

Значения напряжения питания ядра процессоров в обычных условиях

Ядро Частота, МГц Минимальное напряжение питания, В Нормальное напряжение питания, В Максимальное напряжение питания, В
Model 1 500-700 1,5 1,6 1,7
Model 2 550-750 1,5 1,6 1,7
800-850 1,6 1,7 1,8
  900-1000 1,7 1,8 1,9
Model 4 650-850 1,6

1,7 1,8
  900-1000 1,65 1,75 1,85
На рис. 12.10 представлено подробное изображение расположения группы резисторов, устанавливающих напряжение питания процессора.



Рис. 12.10. Резисторы для напряжения питания процессора

Все резисторы представляют собой SMD-резисторы ('ЮГ) с сопротивлением по 100 Ом. Следующая таблица показывает правильное расположение этих четырех резисторов для соответствующих режимов (частот) процессора ("есть" -- резистор установлен, "—" - резистор отсутствует).



Установка напряжения

Напряжение, В R148(VIDO) R150(VID1) R151 (VID2) R153(VID3)
1,30
1,35 есть -
1,40 - есть -
1,45 есть есть -
1,50 - есть -
1,55 есть - есть
1,60 - есть есть -
1,65 есть есть есть -
1,70 - - есть
1,75 есть     есть
1,80 есть есть
1,85 есть есть есть
1,90 - есть есть
1,95 есть - есть есть
2,00 есть есть есть
2,05 есть есть есть есть
Следует напомнить, что после любого разгона необходимо подумать об усовершенствовании системы охлаждения, особенно если при разгоне увеличивалось напряжение питания.
