Модули STREAMS

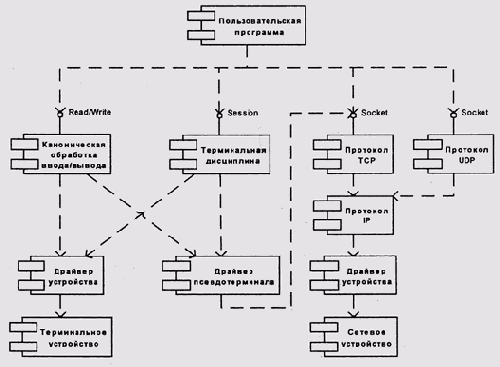

Рисунок 10.3. Модули STREAMS
Многоуровневые драйверы в OS/2
Рассмотрим еще один подход к организации многоуровневых драйверов на примере DMD (Device Manager Driver-драйвер-менеджер класса устройств)
в OS/2 [www.ibm.com OS/2 DDK] и достаточно типичной аппаратной конфцп, рации, содержащей НВА SCSI, к которому подключены пять устройств: жесткий диск, привод CD-ROM, магнитооптический диск, лентопротяжка и сканер. riD этом каждое из устройств имеет свою специфику, так что управление ими сложно свести к общему набору функций.
Жесткий и магнитооптический диски наиболее схожи между собой, так как и то и другое является запоминающим устройством большой емкости с произволь' ным доступом. Однако жесткий диск— неудаляемое устройство, а магнитооп-тический носитель можно извлечь из привода, не выключая компьютера. Это накладывает определенные требования на стратегию кэширования соответствующего устройства и требует от драйвера способности понимать и обрабатывать аппаратный сигнал о смене устройства.
Такой сигнал следует передать модулям управления дисковым кэшем и файловой системой, которые, в свою очередь, обязаны разумно обработать его: как минимум, дисковый кэш должен объявить все связанные с диском буферы неактуальными, а менеджер файловой системы должен сбросить все свои внутренние структуры данных, связанные с удаленным диском, и объяснить всем пользовательским программам, работавшим с этим диском, что их данные пропали. Другие аспекты работы с удаляемыми носителями обсуждаются в разд. Устойчивость ФС к сбоям.
CD-ROM, в свою очередь, нельзя рассматривать как удаляемый диск, доступный только для чтения: практически все CD-ROM приводы, кроме функции считывания данных, еще имеют функцию проигрывания музыкальных компакт-дисков.
Лентопротяжка и сканер вообще не являются устройствами памяти прямого доступа, а сканер даже с самой большой натяжкой нельзя рассматривать как устройство памяти.
Когда OS/2 управляет описанной аппаратной конфигурацией, оказываются задействованы пять DMD (Рисунок 10.4)
OS2DASD.DMD управляет классом запоминающих устройств прямого доступа и предоставляет стандартные функции для доступа к дискам.
OPTICAL.DMD обеспечивает управление устройствами прямого доступа с удаляемыми носителями. Основная его задача — обработка аппаратного сигнала смены носителя и оповещение других модулей системы (дискового кэша, файловой системы) об этой смене.
OS2CDROM.DMD обеспечивает специфические для приводов CD-ROM функции, например проигрывание аудизаписей.
OS2SCSI.DMD OS2ASPI.DMD — эти два модуля будут описаны далее.
Каждый из этих DMD не работает непосредственно с аппаратурой, а транслирует запросы пользовательских программ и других модулей ядра (в первую очередь, менеджеров файловых систем) в запросы к драйверу нижнего уровня. Такой подход позволяет вынести общую для класса устройств логику в DMD и не заниматься повторной реализацией этой логики в каждом новом драйвере.
