Установка терминатора

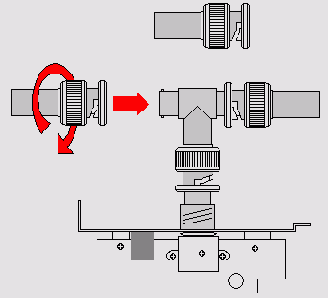

Рисунок 5.6. Установка терминатора
В случае если терминатора под рукой не оказалось, можно изготовить его самостоятельно, аккуратно припаяв к стандартному разъему BNC резистор 51 Ом, расположив его контакты между центральным проводом кабеля и корпусом разъема.
Согласно стандарту 10Base2, один из двух подключенных к сети терминаторов должен быть заземлен. Для этого используется терминатор с припаянной к нему металлической цепочкой, оснащенной специальным контактом, который должен быть зафиксирован на металлическом корпусе компьютера. Несоблюдение этого требования может привести к выходу из строя локальной сети или одного из сетевых адаптеров.
