Схема заделки кабеля «витая пара»

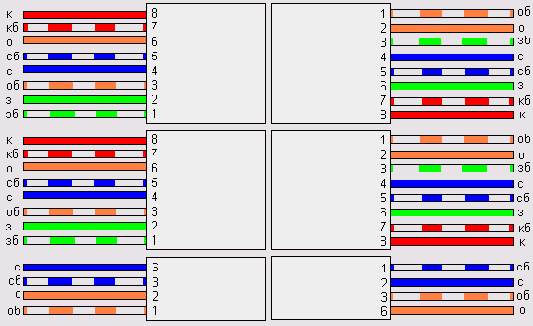

Рисунок 5.17. Схема заделки кабеля «витая пара» при cross-over подключении:
зб— зелено-белый проводник; з— зеленый проводник; об— оранжево-белый
проводник; о—оранжевый проводник; сб— сине-белый проводник;
с— синий проводник; кб— коричнево-белый проводник;
к— коричневый проводник
Обратите внимание на тот факт, что при использовании четырехжильного кабеля монтаж первых трех проводников в разъем осуществляется подключением к контактам 1, 2 и 3, а последнего — к контакту 6.
