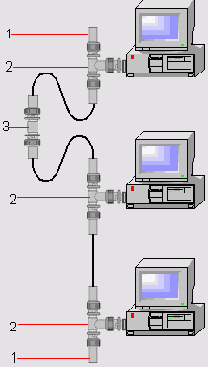

Рисунок 5.4. Общая схема подключений в сети 10Base2: 1 — терминатор; 2— Т-коннектор; J—I-коннектор (прямой переход)
К оконечным разъемам Т-коннекторов, к которым не присоединяется более никаких устройств, подключаются терминаторы — специальные заглушки, которые создают в локальной сети требуемое сопротивление нагрузки.
На участках сети, где требуется соединить два отрезка коаксиального кабеля без подключения промежуточного устройства, используются так называемые I-коннекторы или прямые переходы.
При такой конфигурации допустимо выключать питание любого из входящих в сеть компьютеров без потери соединения для всех остальных узлов сети. Локальная сеть перестает работать только в том случае, если на одном из участков линии (в разъеме, Т-коннекторе или прямом переходе) потерян контакт, либо если один из отрезков коаксиального кабеля неплотно подключен к соответствующему разъему. В некоторых случаях отказ сети бывает вызван потерей сопротивления нагрузки в одном из терминаторов.
