Кабель «витая пара»

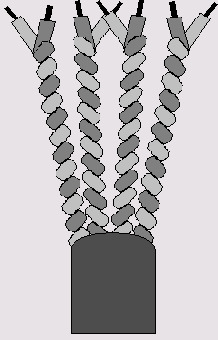

Рисунок 4.15. Кабель «витая пара»
В каждой из четырех пар проводников в данном типе кабеля различается «главный» провод, который по традиции, идущей еще со времен становления телефонной связи, называют «Ring», и «дополнительный» провод, называемый «Tip». Изоляционное покрытие провода Ring имеет однотонную окраску, покрытие провода Tip — белое с полосками основного цвета. Если, например, Ring имеет зеленый цвет, то Tip в этой паре будет белым с зелеными полосами.
Для того чтобы при монтаже и прокладке компьютерных сетей было легче отличать одну пару проводников от другой, провода Ring каждой из четырех пар открашены в собственный цвет, при этом каждой паре для простоты назначен свой порядковый номер с 1 по 4. Таким образом, среди имеющихся 8 проводов кабеля «витая пара» можно выделить проводники Ringl, Tipl, Ring2, Tip2, Ring3, Tip3 и Ring4, Tip4. Соответствия расцветок проводников номерам пар в кабеле «витая пара» приведены в табл. 4.2.
Таблица 4.2. Номера пар проводников в кабеле «витая пара»
| Номер пары | Цвет провода Ring | Цвет провода Tip |
| 1 | Синий | Белый с синими полосами |
| 2 | Оранжевый | Белый с оранжевыми полосами |
| 3 | Зеленый | Белый с зелеными полосами |
| 4 | Коричневый | Белый с коричневыми полосами |
Исходя из этой таблицы, легко можно понять, что если в технической документации заходит речь о проводе Tip4, то это будет белый провод с коричневыми полосами, если же упоминается, скажем, провод Ring2, то этот провод имеет оранжевую окраску. Теперь в случае необходимости мы без всякого труда отыщем нужный проводник, сняв часть изоляционного покрытия кабеля «витая пара».
Исходя из функциональных характеристик, таких как пропускная способность и устойчивость к помехам, различные марки кабеля «витая пара» принято делить на несколько категорий, информация о которых в соответствии с международными стандартами ISO/IEC 11801 и ANSI/EIA/TIA-568 приведена в табл. 4.3.
Таблица 4.3. Категории кабеля «витая пара»
| Номер категории | Характеристики и назначение |
| 1 | Применяется при прокладке телефонных линий, не подходит для передачи данных в локальных компьютерных сетях |
| 2 | Пригоден для передачи данных в компьютерных сетях со скоростью не более 4 Мбит/с |
| 3 | Пригоден для передачи данных в компьютерных сетях со скоростью не более 10 Мбит/с. Используется при прокладке сетей класса 10BaseT |
| 4 | Пригоден для передачи данных в компьютерных сетях со скоростью не более 16 Мбит/с. Используется при прокладке сетей класса TokenRing |
| 5 | Пригоден для передачи данных в компьютерных сетях со скоростью не более 100 Мбит/с. Используется при прокладке сетей класса 10BaseT и 100BaseTX |
| 5+ | Пригоден для передачи данных в компьютерных сетях со скоростью не более 100 Мбит/с и частотой до 300 МГц включительно. Используется при прокладке сетей класса 10BaseT и 100BaseTX |
| б | Пригоден для передачи данных в компьютерных сетях со скоростью не более 100 Мбит/с и частотой до 600 МГц включительно. Используется при прокладке сетей класса 10BaseT и 100BaseTX |
Категория, к которой относится тот или иной кабель «витая пара», обычно указана в его маркировке, которая печатается заводским способом на внешней изоляции кабеля.
Диаметр провода «витая пара» принято исчислять согласно американскому стандарту AWG (American Wide Gauge), причем чем меньше диаметр,
тем больше величина AWG. Соответствие значений AWG диаметру проводника в миллиметрах показано в табл. 4.4.
| AWG№ | Диаметр проводника, мм | AWG№ | Диаметр проводника, мм |
| 1 | 7,348 | 21 | 0,723 |
| 2 | 6,544 | 22 | 0,624 |
| 3 | 5,827 | 23 | 0,573 |
| 4 | 5,189 | 24 | 0,511 |
| 5 | 4,621 | 25 | 0,455 |
| 6 | 4,115' | 26 | 0,405 |
| 7 | 3,665 | 27 | 0,361 |
| 8 | 3,264 | 28 | 0,321 |
| 9 | 2,906 | 29 | 0,286 |
| 10 | 2,588 | 30 | 0,255 |
| И | 2,305 | 31 | 0,227 |
| 12 | 2,053 | 32 | 0,202 |
| 13 | 1,828 | 33 | 0,180 |
| 14 | 1,628 | 34 | 0,160 |
| 15 | 1,450 | 35 | 0,143 |
| 16 | 1,291 | 36 | 0,127 |
| 17 | 1,150 | JU 37 | 0,113 |
| 18 | 1,024 | 38 | 0,101 |
| 19 | 0,912 | 39 | 0,090 |
| 20 | 0,812 | 40 | 0,080 |
В локальных сетях 10BaseT применяется, как правило, кабель «витая пара» категории 5 или 5+, диаметром проводника 22 или 24 AWG. В некоторых ситуациях, например тогда, когда локальная сеть прокладывается в помещениях с высоким уровнем электромагнитных помех, либо требуется повысить точность передачи информации за счет снижения перекрестных наводок в кабеле, используется экранированная «витая пара». Как правило, экран выполняется из металлической фольги. При этом существует несколько различных вариантов экранирования: фольгой может быть обернута каждая из четырех пар, плюс все они защищены сверху дополнительным слоем фольги, расположенным под внешней изоляцией (кабель марки STP), либо внутри кабеля предусмотрен один общий для всех пар экран (кабель марки FTP).
